طراحی نقشه معماری

هر ساختمان یا سازه بدون توجه به مسکونی و تجاری بدون نیازمند طراحی نقشه معماری است. در واقع می‌توان گفت بدون وجود یک نقشه بی‌عیب و نقص امکان طراحی سازه یا ساختمانی که هیچ عیب و نقصی نداشته باشد، وجود ندارد. نقشه‌های معماری با استفاده از یک سری نمادهای مخصوص با یکدیگر ارتباط برقرار می‌کنند و مفهوم خاصی را منتقل می‌کنند.

در این مطلب تصمیم گرفته‌ایم در رابطه با طراحی نقشه معماری صحبت کنیم و اطلاعات لازم را در اختیار علاقه‌مندان قرار دهیم. انتظار می‌رود در پایان سخن بتوانید به سوالات مهمی در زمینه طراحی پاسخ دهید.

2222 - طراحی نقشه معماری

هزینه طراحی نقشه معماری

اینکه هزینه طراحی نقشه معماری چگونه مشخص می‌شود، همیشه یک موضوع مهم و قابل بحث بوده است. در واقع می‌توان گفت افراد زیادی در سراسر جهان دوست دارند از مهم‌ترین فاکتورهای تاثیرگذار در هزینه نهایی طراحی نقشه معماری ساختمان آگاهی یابند. به همین دلیل نیز سوالات بسیاری در این زمینه مطرح می‌شود. در پاسخ به این سوالات مهم باید بگوییم که هزینه طراحی نقشه معماری با توجه به متراژ، نوع سازه، معماری منتخب و همچنین مرکزی که برای طراحی انتخاب می‌شود، متفاوت است. همین موضوع نیز باعث می‌شود تا گاهی شاهد تفاوت قیمت در خدمات معماری ارائه شده توسط مجموعه‌های مختلف باشیم.

هدف از ترسیم نقشه معماری

نقشه‌های معماری همچون راهنمایی می‌مانند که امکان تخمین بودجه و برنامه‌ریزی را برای انجام پروژه ساخت وسازی فراهم می‌کنند. علاوه بر موارد ذکر شده تنظیم یک نقشه معماری کمک می‌کند تا استراتژی مشخصی برای انجام پروژه و صرف هزینه‌ها داشته باشید و از این طریق هزینه‌ها و همچنین مدت زمان لازم برای انجام پروژه را به طور قابل توجه‌ای کاهش دهید. این نکته را در نظر داشته باشید که هر چه مدت زمان لازم برای ساخت یک سازه بیشتر طول بکشد، نیاز است تا شما هزینه بیشتری را در این مسیر صرف کنید. به طور کلی می‌توان گفت نقشه‌های معماری به پروژه‌های کاری شما نظم می‌دهند.

طراحی نقشه معماری چیست؟

معماری یک هنر است که زمان‌های قدیم کاربرد داشته است. ساختمان‌ها و آثار قدیمی که هر کدام یک اثر هنری محسوب می‌شوند، گواه این صحبت‌اند. معماران در طول تاریخ سعی کرده‌اند با تنظیم یک نقشه مشخص برنامه‌ریزی دقیقی برای طراحی و ساخت یک سازه داشته باشند. امروزه با استفاده از نقشه‌های تنظیم شده توسط مهندسان معمار متخصص می‌توان علاوه بر ساخت یک سازه فوق‌العاده از هزینه‌های ساخت و ساز و مدت زمان لازم برای اتمام پروژه نیز اطلاع یافت و در انجام پروژه از لحاظ زمانی و مالی صرفه‌جویی نمود. جهت انجام کلیه امور معماری با گروه عمارت سازان آروین در تماس باشید و از مشاوره متخصصان ما بهره‌مند گردید.

اصول و مراحل طراحی نقشه معماری

ایده‌های خارج شده از ذهن معمار برای اینکه از یک ایده واقع شده بر روی کاغذ به یک سازه تبدیل شود، نیازمند به کارگیری روش‌های دقیق اجرایی است. در واقع می‌توان گفت حتی اگر شما یک نقشه فوق‌العاده نیز در دست داشته باشید بدون اجرایی نمی‌توانید نتیجه دلخواه را مشاهده کنید. پیشرفت‌های حاصل شده در حوزه معماری و ساخت و ساز و همچنین تجهیزاتی که در سالیان اخیر وارد بازار شده است امکان اجرایی ایده‌های معماری در کمترین زمان ممکن را فراهم کرده است. لازم به ذکر است که این تجهیزات کمک می‌کنند تا ایده‌های معماری باکیفیت بیشتری اجرا شوند.

لازم به ذکر است که طراحی معماری و همچنین اجرایی نقشه‌های ساختمانی روش‌های مختلفی دارد که هر کدام می‌تواند شما را به نتیجه متفاوتی برساند. بنابراین اگر به دنبال دریافت بهترین نتیجه هستید حتما باید از متخصصان کاربلدی که در این عرصه تجربه دارند و مسیرهای مختلف را میشناسند، کمک بگیرید. مراحل طراحی یک نقشه به شرح زیر است:

  • تفکیک و تعیین مکان‌های ساختمان

در این مرحله لازم است تا مکان‌های عمومی، خصوصی و همچنین نیمه خصوصی را از یکدیگر تفکیک کنید. پس از انجام این کار نوبت تعیین مکان‌هایی چون آشپزخانه، اتاق خواب و پذیرایی، راه پله‌ها و غیره است. در این مرحله نیاز است نهایت دقت و توجه خود را به کار گیرید تا در نهایت بتوانید یک نقشه فوق‌العاده طراحی کنید.با توجه به تنظیمات انجام شده و محل قرارگیری مکان‌های مختلف ساختمان به یکدیگر ستون برای پلان‌ها قرار می‌گیرد. توصیه می‌شود در پایان این اقدامات طرح تنظیم شده را مورد بررسی قرار دهید و اشکالات را رفع کنید تا یک نقشه بی‌نقص حاصل شود. این مرحله از مهم‌ترین مراحل در طراحی نقشه های معماری می‌باشد و دقت عمل به همراه تجربه کاری مرتبط در این قسمت بسیار مورد اهمیت است.

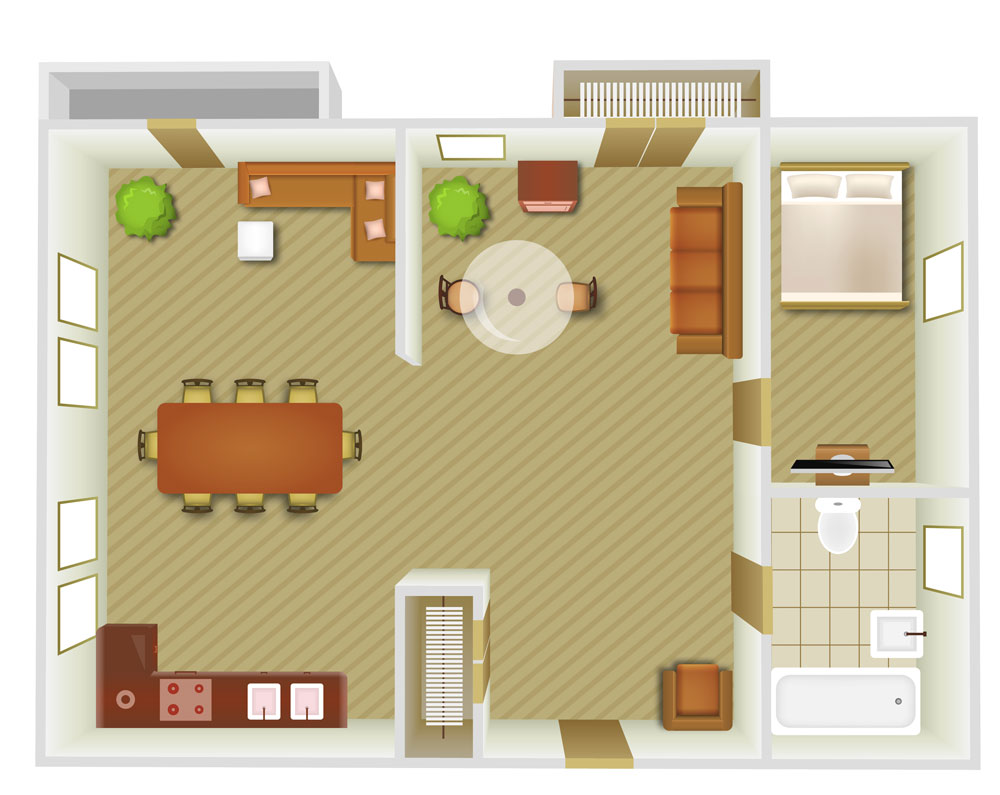

  • مبلمان کردن طرح معماری

یکی از مراحلی که برای رفع عیوب یک نقشه طراحی شده انجام می‌گیرد، مبلمان کردن طرح معماری است. توصیه می‌شود با استفاده از مقیاس‌های استاندارد طرح تنظیم شده را مبلمان کنید. این کار به شما در یافتن ایرادات جزئی طرح که کمتر به چشم می‌آید، کمک خواهد کرد.فراموش نکنید که طرح و نقشه شما قرار است به ساختمانی تبدیل شود که انسان در آن به زندگی و فعالیت می‌پردازد. بنابراین ضروری است که کاملا متناسب با نیازهای انسان باشد و شرایط را جهت تجربه یک زندگی استاندارد فراهم کند.

  • طراحی نقشه معماری ساختمان

معماری ساختمان بسیار حساس است. به همین دلیل لازم است تا نکاتی را در نظر بگیرید که کمک می‌کند طرح تنظیم شده از کیفیت بیشتری برخوردار باشد. در رابطه با طراحی نقشه معماری ساختمان توصیه می‌شود که در ابتدا قسمت‌های مهمی چون پله و آسانسور، همکف و زیرزمین، پارکینگ و لابی را طراحی کنید. چرا که قرارگیری درست این قسمت‌ها در ساختمان باعث می‌شود تا سازه شما از کیفیت بسیار بالایی برخوردار باشد.معماران خبره و توانا قادرند تا بهترین طرح‌ها را حتی با وجود محدودیت متراژ اجرا کنند. بنابراین اگر زمین منتخب برای ساخت و ساز کوچک است، هیچ جای نگرانی نیست. با کمک یک معمار خبره می‌توانید یک نقشه فوق‌العاده برای ساخت یک ساختمان خوب با حداقل متراژ تنظیم کنید.

  • طراحی نقشه معماری فاز صفر

طراحی نقشه‌های معماری طی سه مرحله انجام می‌گیرند. هر کدام از این مراحل از اهمیت و جایگاه خاص و ویژه‌ای برخوردارند اما مرحله آخر یعنی طراحی نقشه فاز دو مهم‌تر از سایر مراحل است.در هنگام طراحی نقشه فاز صفر تحقیقات در رابطه با پروژه، زمین منتخب و مکان ساخت و ساز انجام می‌گیرد تا مشخص شود امکان اجرایی ایده فراهم است. چنانچه این مرحله نتایج مطلوبی نداشته باشد، انجام پروژه به طور کامل کنسل می‌شود.لازم به ذکر است که دریافت مجوزهای لازم برای ساخت و ساز به آزمایش‌های انجام شده و اطلاعات کسب شده در این مرحله بستگی دارد.

دسته‌بندی نقشه معماری

اگر در حوزه معماری فعالیت داشته باشید، حتما تاکنون نام نقشه معماری و دستور نقشه را شنیده‌اید. پلان یک واژه تخصصی است که در حوزه معماری و ساخت و ساز بسیار مورد استفاده قرار می‌گیرد. منظور از این واژه نقشه‌ای خاص است که توسط یک مهندس معماری طراحی شده تا اطلاعات لازم را در خصوص یک سازه منتقل کند. اطلاعات فنی و غیرفنی که در پلان‌ها ارائه می‌شود برای سازندگان بسیار مهم هستند. در واقع می‌توان گفت با استفاده از این اطلاعات سازه‌ها طراحی و ساخته می‌شوند. پلان خود به چندین دسته تقسیم‌بندی می‌شوند. انواع پلان معماری به شرح زیر است:

پلان کانال‌کشی

پلان موقعیت

پلان توپوگرافی

پلان ستون‌ریزی

پلان شیب‌بندی بام

پلان برق‌کشی

پلان سازه، طبقات و زیرزمین

پلان تیرریزی

 نخستین گام ها در طراحی

نقشه معماری شامل یک برش افقی از یک واحد ساختمانی به صورت فرضی می گردد. در این پلان، ساختمان از بالا بدون در نظر گرفتن سقف در نظر گرفته می شود. در این حالت همه اجزای داخلی ساختمان کاملا مشخص است. محل دقیق این برش فرضی نقشه معماری در ارتفاع دو سوم یا سه چهارم از سطح است. رعایت این ارتفاع موجب می گردد که همه جزئیات لازم در یک پلان دیده شود.

  • مبلمان
  • آسانسور
  • اجزای سازه ای
  • اجزای تاسیساتی
  • دیوار ها (خارجی ضخیم تر و داخلی نازک تر)
  • ورودی های ساختمان
  • راه پله
  • ستون ها
  • در و پنجره
  • توجه به نظرات کارفرما
  • شناسایی و توجه به عوامل موثر
  • نشان دادن اطلاعات لازم از وضع موجود
  • مشخص کردن کاربری ساختمان
  • تعیین محل مورد طراحی و ساخت بنا

طراحی فاز ۱ معماری

دومین مرحله برای تنظیم یک نقشه است. در این مرحله متخصصان سعی می‌کنند کلیات سازه شمارا بر روی کاغذ بیاورند. مشخص شدن کلیات نقشه برای دریافت مجوزهای مربوطه، لازم و ضروری است. از اساسی‌ترین نقشه‌ها درزمینهٔ معماری است چراکه نقشه پایه می‌باشد و سای بخش‌های پروژه طبق آن پیش می‌رود.

اهمیت طراحی نقشه‌ معماری ساختمان

همین که کلیات یک نقشه در این مرحله مشخص می‌شود، نشان می‌دهد که این مرحله بسیار مهم است. اگر دوست دارید طراح شما مجوزهای لازم را از شهرداری و مراکز مربوطه دریافت کند، توصیه می‌شود طراحی نقشه‌های معماری ساختمان خود را به متخصصانی که در این زمینه سابقه طولانی دارند، بسپارید. چرا که در غیر این صورت این امکان وجود دارد که طرح شما توسط کارشناسان شهرداری رد شود.

فاز ۱ معماری - طراحی نقشه معماری
افزار - طراحی نقشه معماری

نرم افزارهای مهم طراحی نقشه معماری

امروزه هنر معماری با کمک یکسری از نرم‌افزارهای ساخت بشر پیشرفت گسترده‌تری یافته است. نرم‌افزاهایی طراحی شده‌اند که به مهندسان امکان طراحی نقشه معماری به بهترین نحو ممکن را می‌دهند. از مهم‌ترین این نرم افزارها می‌توان به فتوشاپ، اتوکد، تری‌دی‌مکس و همچنین رویت اشاره کرد.

کسب تخصص و مهارت در کارکرد با هر یک از این نرم‌افزارهای مهندسی امکان پیشرفت بیشتر و چشمگیرتر را برای معماران و علاقه‌مندان به این عرصه فراهم می‌کند.

طراحی نقشه فاز ۲ معماری

مهم‌ترین مرحله برای طراحی نقشه معماری، فاز دو است. در این مرحله تمامی جزئیات سازه شما مشخص می‌شود. در واقع می‌توان گفت نقشه‌ای که در این مرحله تنظیم می‌شود به عنوان یک ابزار مهم جهت پیشبرد پروژه مورد استفاده قرار خواهد گرفت. البته این نکته را نیز در نظر داشته باشید که طراحی این نقشه کار یکسانی نیست و تنها متخصصان خبره می‌توانند به راحتی از عهده آن برآیند.

جهت دیدن مراحل ثبت معمار در سامانه تهران من ویدئوی ما را در آپارات مشاهده نمایید.

لینک ویدئوی ثبت معمار در سامانه

نمونه کار اجرایی طراحی نقشه معماری

مطالعه و بررسی نمونه کارهای اجرایی نقشه معماری می‌تواند به شما درک بهتری از کیفیت و تنوع طراحی‌ها، استفاده از جزئیات تکنیکی و اجرایی، و نحوه انطباق با استانداردها و نیازهای پروژه‌های مختلف بدهد:

  • افزایش دانش فنی: مطالعه نمونه کارهای اجرایی نقشه معماری به شما فرصتی می‌دهد تا با جزئیات فنی مختلف مانند نحوه طراحی پلان، برش‌ها، نمودارهای ترکیبی، جزئیات سازه‌ای و نورپردازی آشنا شوید.
  • یادگیری اصول طراحی: مشاهده نمونه کارها به شما اجازه می‌دهد تا از نحوه ایجاد تعادل بین فرم، عملکرد و زیبایی در طراحی‌های معماری آگاه شوید.
  • تنوع در سبک‌ها: مطالعه انواع نمونه کارهای اجرایی از سبک‌های مختلف معماری، از سنتی تا مدرن، به شما ایده‌های جدید برای پروژه‌های خود ارائه می‌کند.
  • آشنایی با مواد و تکنولوژی: مطالعه نمونه کارها به شما فرصت می‌دهد تا با نوع مصالح و تکنولوژی‌های مورداستفاده در ساختمان‌ها آشنا شوید و چگونگی ترکیب آن‌ها با طراحی را مشاهده کنید.

در ادامه تعدادی از نمونه کارهای اجرا شده توسط گروه مهندسی آروینس را مشاهده می‌نمایید.

تفاوت طراحی نقشه محاسبات و نقشه معماری

نقشه محاسبات و نقشه معماری دو نوع نقشه متفاوت در پروژه‌های عمرانی هستند که به‌صورت جداگانه توسط متخصصان مختلف آماده می‌شوند.

طراحی نقشه معماری بیشتر به‌صورت دوبعدی انجام می‌شود و برای نشان‌دادن شکل و ظاهر ساختمان و توزیع فضاها و اجزای آن استفاده می‌شود. اما در طراحی نقشه محاسبات، از نظر محتوا و هدف طراحی، دیدگاه کاملاً متفاوتی وجود دارد.
در این نوع نقشه‌ها، از دیدگاه سازه‌ای، به مواردی همچون نحوه توزیع بارها، نحوه اتصال سازه‌ها، ابعاد عناصر سازه‌ای و جزئیات سازه‌ای پرداخته می‌شود. به‌عبارت‌دیگر، نقشه محاسبات از دیدگاه مهندسی سازه است و برای نشان‌دادن جزئیات اجرایی سازه‌ها و ارائه اطلاعات موردنیاز برای ساخت سازه استفاده می‌شود. درواقع، نقشه فاز 2 محاسبات، جزء مراحل مهم در پروژه‌های ساختمانی محسوب می‌شود که بدون آن، اجرای سازه‌ها به‌درستی انجام نمی‌شود. تفاوت‌هایی که بین این دو نقشه وجود دارد عبارت‌اند از:

 هدف: هدف اصلی نقشه معماری نشان‌دادن شکل و طرح کلی ساختمان و موقعیت اجزای مختلف آن است. اما هدف اصلی نقشه محاسبات معماری، تعیین ابعاد، جزئیات و مشخصات اجرایی اجزای ساختمان و نحوه اجرای آن‌هاست.

محتوا: طراحی نقشه معماری ساختمان شامل اطلاعات معماری مانند نقشه بنایی، نقشه مفاصل، نقشه برق و نورپردازی، نقشه دکوراسیون داخلی و خارجی و… است، اما نقشه محاسبات شامل اطلاعات فنی مانند ابعاد ستون‌ها، ابعاد تیرها، جزئیات فونداسیون، پوشش سقف، محاسبات لازم برای پروژه مثل محاسبه بارها و رفتار سازه است.

تخصص: نقشه بیشتر توسط معماران و طراحان داخلی انجام می‌شود. اما نقشه محاسبات معماری بیشتر توسط مهندسین عمران، مهندسین سازه و مهندسین مکانیک انجام می‌شود.

زمان: عموماً طراحی نقشه معماری ساختمان در مراحل اولیه طراحی پروژه انجام می‌شود؛ ولی نقشه محاسبات در مراحل بعدی از طراحی و بعد از تأیید نقشه معماری آماده می‌شود.

مهارت‌های موردنیاز طراح نقشه معماری ساختمان

طراحی نقشه معماری‌به مهارت‌های فنی و تخصصی زیر دارد:

آشنایی با رایانه و نرم افزارهای مربوطه

طراحی نقشه با نرم‌افزارهای پیشرفته مهندسی انجام می‌شود به همین جهت دانش رایانه‌ای در این زمینه ضروری است.

محاسبات پیشرفت و ریاضیات قوی

جهت تخمین و بودجه‌بندی نیاز به دانش ریاضیات می‌باشد و همچنین برآورد تبدیل طرح به واقعیت نیاز است محاسبات دقیقی انجام گیرد.

تجربه کار مرتبط

طراحی نقشه معماری ساختمان را افراد باتجربه کاری بالا به‌صورت تخصصی‌تر و بهینه‌تر انجام می‌دهند.

تخصص در طراحی

طراحی نیازمند یک شخص متخصص، تحصیل‌کرده و آشنا به اصول و قواعد در این زمینه است.

0 Asl 1 200x200 - طراحی نقشه معماری

انتخاب بهترین شرکت برای طراحی نقشه معماری

از آنجایی که طراحی نقشه از اهمیت و جایگاه خاص و ویژه‌ای برخوردار است، همواره این سوال مطرح می‌شود که برای دریافت خدمات مربوط با این طراحی از چه مراکزی کمک بگیریم؟

خدمات گسترده و بی‌مانند مجموعه آروینس باعث می‌شود تا از این شرکت به عنوان بهترین مرکز برای طراحی نقشه معماری ساختمان یاد شود. بنابراین اگر نیازمند تنظیم و تهیه نقشه‌های معماری هستید، متخصصان این مجموعه که از بهترین معماران ایرانی هستند، می‌توانند به سمت کمک کنند. لازم به ذکر است که هزینه دریافت خدمات از این مجموعه بسیار مناسب‌تر از سایر مجموعه‌های همکار است.

نکات کلیدی طراحی نقشه معماری

در طراحی نقشه‌های معماری، رعایت نکات کلیدی امری بسیار اساسی و تأثیرگذار است که به‌طور مستقیم بر کیفیت و موفقیت پروژه‌های ساختمانی تأثیر می‌گذارد. نکات کلیدی طراحی نقشه معماری درواقع اصول و مفاهیم اساسی هستند که در هر مرحله از فرایند طراحی نقشه باید مدنظر قرار گیرند:

توجه به فضاها و ارتباطات: ابتدا باید تفکری دقیق در مورد انتقال احساسات و ارتباطات درونی و بیرونی فضاها داشته باشیم. انتخاب موقعیت‌ها و دسترسی‌ها به‌دقت و باتوجه‌به نیازهای کاربران و ترتیب منطقی فضاها از اهمیت بالایی برخوردار است.

بهره‌برداری از نور و تهویه طبیعی: افزایش کارایی انرژی و ایجاد محیط‌های مطبوع در داخل ساختمان، نیازمند بهره‌برداری مناسب از نور و تهویه طبیعی در طراحی نقشه معماری است.

تعادل در طراحی: موفقیت طراحی نقشه به توازن بین جنبه‌های مختلف ازجمله زیبایی، عملکرد و هزینه‌ها بستگی دارد. این تعادل به تحقق اهداف پروژه کمک می‌کند.

جزئیات اجرایی: جزئیات دقیق مربوط به اجرای نقشه‌ها ازجمله اتصالات و اجزای فنی باید به‌دقت مشخص شوند تا در مرحله اجرای واقعی مشکلات احتمالی به حداقل رسیده و کیفیت ساختمان حفظ شود.

قوانین مهم طراحی نقشه

نقشه‌های معماری باید با مقررات و قوانین معمول در منطقه یا کشوری که پروژه در آن قرار دارد، سازگاری داشته باشند. این مقررات شامل ضوابط معماری، زیبایی‌شناسی، سازه‌ها، ایمنی و بهره‌برداری است. از سوی دیگر نقشه‌ها باید بادقت ابعاد و مقیاس مناسبی نمایش داده شوند. معمولاً از مقیاس‌های استاندارد مانند 1:50 یا 1:100 استفاده می‌شود.

قوانین راه‌پله‌ها

در طراحی نقشه معماری، رعایت قوانین و استانداردهای مربوط به طراحی راه‌پله‌ها از اهمیت بالایی برخوردار است. این قوانین به‌منظور ایجاد راه‌پله‌های ایمن، کارآمد و زیبا که به نیازهای کاربران پاسخگویی کنند، تعیین می‌شوند.

1. تناسب ابعادی

ابعاد راه‌پله‌ها باید به نحوی باشند که کاربران بتوانند به‌راحتی و بدون مشکل از آن‌ها استفاده کنند. ارتفاع پله‌ها، عرض پله‌ها، ارتفاع پله‌ها و عرض معابر بالای پله‌ها باید با استانداردهای مشخص تناسب داشته باشند.

2. شیب و پله‌ها

شیب و زاویه پله‌ها باید به‌گونه‌ای تنظیم شود که راه‌رفتن بر روی آن‌ها آسان و ایمن باشد. پله‌ها نباید بیش از حد شیب داشته باشند و باید به نحوی طراحی شوند که قدم‌ برداشتن راحت و طبیعی را ممکن سازند.

3. عرض معابر و پله‌ها

عرض معابر و پله‌ها باید باتوجه‌به ترافیک ممکن در آن منطقه تعیین شود. معابر باید به‌اندازه کافی عریض باشند تا دسترسی افراد با همپوشانی امکان‌پذیر باشد.

4. پله‌های اضافی

در نقشه معماری، نیاز به ایجاد پله‌های اضافی در صورت بروز حوادث و اختلالات در پله‌های اصلی باید مدنظر قرار گیرد. این پله‌ها باید به نحوی طراحی شوند که در موارد اضطراری قابل‌دسترسی باشند.

5. نورپردازی و نشانه‌گذاری

نورپردازی مناسب و نشانه‌گذاری صحیح در طراحی راه‌پله‌ها بسیار مهم است. استفاده از نشانه‌های راهنما، نمایشگرها و نورهای کمکی به کاربران کمک می‌کند تا به‌راحتی و به ایمنی بالا از راه‌پله‌ها استفاده کنند.

نحوه طراحی دیوارها

در طراحی دیوارها در نقشه معماری، چندین نکته اساسی وجود دارد که باید به آن‌ها توجه کرد تا دیوارها به‌عنوان اجزاء مهم و اساسی ساختمان با تأثیر بر زیبایی، فضاها، و عملکرد ساختمان طراحی شوند؛ در ابتدا، تعیین نوع دیوارها بر اساس نقش وظیفه‌ای آن‌ها انجام می‌شود. دیوارهای داخلی که به تقسیم فضاها و ایجاد انطباق بین فضاها کمک می‌کنند، از دیوارهای خارجی که به حفاظت از ساختمان در برابر عوامل محیطی و تأسیسات خارجی می‌پردازند، متفاوت هستند.

سپس، طراحی ضخامت، ارتفاع، و ابعاد دیوارها باتوجه‌به نیازهای ساختمان انجام می‌شود. ضخامت دیوارها معمولاً باتوجه‌به نوع سازه، جنس مصالح و استانداردهای سازه‌ای تعیین می‌شود.

ترتیب و توزیع دیوارها نیز اهمیت دارد. دیوارها باید به‌گونه‌ای طراحی شوند که توزیع فضاها و فرایندهای کاری در ساختمان بهینه باشد و تأثیر منفی بر ترتیب و کارایی فضاها ایجاد نکند.

طراحی درب‌ها و پنجره‌ها

طراحی درب‌ها و پنجره‌ها در نقشه معماری یکی از جنبه‌های بسیار مهم در ایجاد فضاهای داخلی ساختمان است. درب‌ها و پنجره‌ها نه‌تنها ورود و خروج از فضاها را تسهیل می‌کنند، بلکه نور، تهویه، ارتباط با محیط خارجی و حتی ایجاد تعامل با فضاهای داخلی را نیز امکان‌پذیر می‌سازند.

موقعیت دقیق و ابعاد درب‌ها و پنجره‌ها در نقشه مشخص می‌شود. این اطلاعات باید بادقت بالا نشان داده شوند تا در طراحی و اجرای واقعی به‌درستی اعمال شوند. نقشه باید نوع و سبک درب‌ها و پنجره‌ها را نمایش دهد. این شامل نوع بازشو (به داخل، به بیرون، چرخشی) و نوع مواد استفاده شده (چوب، آلومینیوم، PVC و غیره) می‌شود.

از سوی دیگر نقشه باید جزئیات اجرایی مربوط به درب‌ها و پنجره‌ها را نمایش دهد. این شامل نحوه اتصال به دیوار، جزئیات فریم و پنل‌ها، مکانیزم باز و بسته‌شدن و همچنین جزئیات مربوط به انواع درب‌ها مانند درب‌های شیشه‌ای، پروانه‌ای، دوجداره و غیره است.

آشپزخانه در نقشه معماری

آشپزخانه به‌عنوان یکی از اجزای اساسی و حیاتی یک ساختمان در نقشه معماری، نقش مهمی در تعریف فضای داخلی و عملکرد کلی ساختمان ایفا می‌کند. طراحی آشپزخانه در نقشه معماری به جزئیات فنی و استانداردهای بهداشتی، ایمنی و عملکردی توجه دارد. طراحی مناسب آشپزخانه باعث بهبود فرایندهای پخت‌وپز، ایجاد فضای کارآمد و ایمن، و ایجاد زیبایی و هماهنگی با سایر اجزاء معماری می‌شود.

  1. مکانیکال و ایمنی: آشپزخانه باید باتوجه‌به استانداردهای بهداشتی و ایمنی مناسب طراحی شود. جریان هوا، تهویه‌مطبوع، سیستم‌های اطفای حریق و مکانیزم‌های ایمنی در نظر گرفته می‌شوند.
  2. ترتیب مکان‌ها: طراحی آشپزخانه شامل تعیین مکان‌های مختلف مانند ایستگاه‌های پخت، نواحی آماده‌سازی مواد و مخازن ذخیره مواد غذایی است. ترتیب مناسب این مکان‌ها به کارایی عملکرد آشپزخانه کمک می‌کند.
  3. تجهیزات و مصالح: انتخاب تجهیزات مناسب برای آشپزخانه از جمله سینک، فر، اجاق‌گاز، هود و… باتوجه‌به نوع غذاها و مواد غذایی است. مصالح مقاوم در برابر حرارت، رطوبت و شرایط کاری آشپزخانه انتخاب می‌شوند.
  4. نورپردازی و تهویه: نورپردازی مناسب به همراه تهویه مناسب و تأمین تهویه هوا به‌منظور افزایش راحتی کارکنان در آشپزخانه حائز اهمیت است.
2434 - طراحی نقشه معماری

طراحی ستون‌ها

طراحی ستون‌ها در نقشه معماری از اهمیت بسیاری برخوردار است، زیرا ستون‌ها به‌عنوان عناصر سازندة اساسی در ساختمان‌ها و سازه‌ها، نقش مهمی در تعریف فضاها، سازه‌ها و زیبایی اجزاء معماری ایفا می‌کنند.

در طراحی ستون‌ها، چندین نکته حائز اهمیت وجود دارد:

  1. نوع سبک معماری: نوع ستون‌ها و استفاده از انواع مختلف آن‌ها بستگی به سبک معماری ساختمان دارد. ستون‌ها می‌توانند به شکل‌ها و طرح‌های مختلف در سبک‌های کلاسیک، مدرن، معاصر و… طراحی شوند.
  2. ابعاد و نسبت‌ها: ابعاد و نسبت‌های ستون‌ها به‌تناسب با ابعاد کلی ساختمان و فضاها باید تعیین شوند. این نسبت‌ها باید به‌گونه‌ای باشند که تعادل بصری و زیبایی به وجود آید.
  3. موقعیت و توزیع: موقعیت و توزیع ستون‌ها در معماری اهمیت دارد. ستون‌ها می‌توانند به‌عنوان عناصری که فضاها را تعریف می‌کنند، مورداستفاده قرار گیرند.
  4. مواد و تکنولوژی: موادی که برای ساخت ستون‌ها استفاده می‌شوند، باید باتوجه‌به استانداردها و نیازهای فنی تعیین شوند. تکنولوژی‌های مدرن می‌توانند در طراحی و ساخت ستون‌ها به کار روند.
  5. زیبایی‌شناسی و طراحی: طراحی ستون‌ها باید باتوجه‌به اصول زیبایی‌شناسی و هماهنگی با سایر اجزاء معماری انجام شود. نمونه‌های زیبایی‌شناسی می‌تواند در تزیینات ستون‌ها، کاپیتل‌ها و پایه‌ها مشاهده شود.

اصلاحات پایانی نقشه به چه صورت است؟

اصلاحات پایانی نقشه‌های معماری مهم و ضروری هستند تا نقشه‌ها در مرحله اجرای واقعی پروژه بدون ابهام و بادقت بالا قابل‌استفاده باشند. این اصلاحات به‌عنوان مرحله آخر فرایند طراحی انجام می‌شوند و در واقع به‌نوعی آخرین بازبینی و تصحیح نقشه‌ها قبل از تحویل به مجریان است:

  1. تطابق با طراحی اصلی: در این مرحله، نقشه‌ها با طرح و طراحی اصلی مقایسه می‌شوند تا از تطابق آن‌ها با اهداف و نقش‌های معماری مطمئن شویم. هر انحراف ممکن است نیاز به تصحیح داشته باشد.
  2. دقت ابعاد و مقیاس: ابعاد و مقیاس نقشه‌ها باید به‌دقت اصولی اطلاعات را منعکس کنند. هر نوع خطا یا ناهماهنگی در ابعاد می‌تواند به مشکلات جدی در مرحله اجرا منجر شود.
  3. نمادگذاری و نشانه‌گذاری: تمامی نمادها و نشانه‌ها باید به طور کامل و منطقی توضیح داده شده و با اهداف نقشه‌ها سازگار باشند. همچنین، هر نشانه نباید به سوءتفاهم و گمراهی منجر شود.
  4. جزئیات اجرایی: جزئیات اجرایی مربوط به مصالح، اتصالات، اندازه‌گیری‌ها و توضیحات فنی باید به‌دقت و به‌صورت کامل آورده شوند. این اطلاعات به اجراگرها کمک می‌کنند تا پروژه را بادقت اجرا کنند.
  5. ترتیب و قابلیت فهم: ترتیب و ساختار نقشه‌ها باید به‌گونه‌ای باشد که اطلاعات به‌سادگی و به‌صورت منطقی منتقل شوند. توجه به ترتیب جغرافیایی و منطقی اطلاعات مهم است.
  6. تصحیح املایی و گرامری: اصلاحات پایانی نقشه‌ها شامل تصحیح املایی و گرامری متن‌ها و توضیحات نیز می‌شود تا نقشه‌ها از لحاظ ظاهری و شفافیت بهتر باشند.
  7. استانداردها و مقررات: نقشه‌ها باید با استانداردها و مقررات محلی و ملی سازگاری داشته باشند. این شامل نمادگذاری، نشانه‌گذاری و معنای واژگان فنی است.
.jpg - طراحی نقشه معماری

طراحی اتاق‌خواب‌ها در نقشه معماری

ازآنجایی‌که خصوصی‌ترین بخش هر خانه اتاق‌خواب‌ها محسوب می‌شوند در طراحی این بخش باید دقت زیادی بکار برد. در ادامه به برخی از نکاتی که توجه به آن‌ها در طراحی پلان معماری اتاق‌خواب ضروری است، اشاره خواهیم کرد:

  1. قرار دادن محل مناسب اتاق: به‌منظور حفظ حریم خصوصی اتاق‌ها، این بخش در نقشه باید از فضاهای عمومی مانند نشیمن، آشپزخانه و… به‌خوبی تفکیک شود. ترجیحاً محل اتاق‌خواب‌ها را جایی قرار دهید که به‌راحتی از پذیرایی قابل‌دیدن نباشد.
  2. توجه به ابعاد مناسب: برخی معماران باوجود متراژ کم یک زمین سعی می‌کنند حتماً طراحی‌هایی با 3 اتاق‌خواب داشته باشند. درصورتی‌که این کار کاملاً اشتباه است زیرا متراژ اتاق‌خواب‌ها اگر بیش‌ازاندازه کوچک باشد، عملاً اتاق‌ها کاربرد کافی را نخواهند داشت.
  3. نورپردازی و تهویه مناسب: در نقشه معماری به نورپردازی طبیعی و تهویه مناسب اتاق‌ها توجه داشته باشید. درصورتی‌که اتاق نور و تهویه مناسب نداشته باشد، ممکن است افراد در اتاق راحت نباشند و یا به اصلاح فضای اتاق به آن‌ها حس خفگی القا کند.
  4. تعبیه کمد دیواری: همان‌طور که می‌دانید وجود کمدهای دیواری برای نظم و سروسامان دادن وسایل، ضروری هستند؛ بنابراین درصورتی‌که متراژ اتاق‌ها اجازه می‌دهد توصیه می‌شود برای تمامی اتاق‌های طراحی خود، کمد دیواری در نظر بگیرید.

طراحی تراس (بالکن) در نقشه معماری

  1. اندازه تراس یا بالکن: به‌صورت کلی نمی‌توان اندازه واحدی برای تراس یا بالکن در نظر گرفت زیرا که اندازه این بخش متناسب با متراژ خانه است و هرچقدر که متراژ بیشتر باشد، معمار می‌تواند بالکن بزرگ‌تری را طراحی کند. توصیه می‌شود در صورت امکان فضای بالکن را به‌گونه‌ای طراحی کنید که حداقل یک میز صبحانه خوری دونفره را بتوان در آن قرارداد.
  2. مکان قرارگیری تراس یا بالکن: تراس یا بالکن بهتر است در محلی قرار بگیرد که از همه بخش‌های آشپزخانه، نشیمن و اتاق‌خواب‌ها دسترسی داشته باشد.
  3. نمای ساختمان: سعی کنید تراس‌ها را به‌گونه‌ای طراحی کنید که ساکنین برای رفع نیاز خود مجبور به هم زدن نمای ساختمان نباشند. به‌منظور حفظ نمای اصلی ساختمان توصیه می‌شود دیوار جلویی تراس را هم‌تراز با جداره اصلی نما قرار ندهید. این دیواره می‌تواند جلوتر و یا عقب‌تر قرار بگیرد.

طراحی سرویس بهداشتی و حمام در نقشه معماری

یکی از رایج‌ترین سؤال‌هایی که در مورد طراحی نقشه معماری وجود دارد این است که بهترین مکان برای قرارگیری سرویس بهداشتی و حمام کجا است؟

سرویس‌های بهداشتی باید در مکانی بین فضای خصوصی و فضای عمومی قرار بگیرند تا در صورت لزوم از هر دو فضا به‌راحتی قابل‌دسترس باشند؛ اما حمام برخلاف سرویس‌های بهداشتی، باید در فضایی خصوصی قرار بگیرد تا ساکنین در هنگام استفاده راحتی لازم را داشته باشند.

در صورت امکان می‌توان یک سرویس بهداشتی و حمام دیگر را به‌صورت جداگانه در اتاق مستر قرار داد. توجه داشته باشید که اتاق مستر نباید کمتر از 15 متر باشد و درصورتی‌که کمتر از این متراژ باشد، کارایی آن کاهش پیدا می‌کند.

طراحی آسانسور در نقشه معماری

    1. به مکان قرارگیری آسانسور توجه داشته باشید. به‌صورت کلی آسانسور باید در مکانی قرار بگیرد که از درب خانه تا کابین حداکثر 40 متر فاصله باشد.
    2. جهت انتظار برای آسانسور فضای کافی و مناسبی قرار دهید.
    3. تعداد و ظرفیت آسانسور یا آسانسورها را طراح معمار تعیین می‌کند.
    4. توجه داشته باشید که یک تا سه آسانسور را می‌توان در یک چاه قرار داد اما درصورتی‌که تعداد آسانسورها 4 عدد باشد باید برای آن دو چاه مجزا تعبیه کرد.
    5. در طراحی آسانسور در نقشه معماری، تمامی استانداردها و نکات ایمنی را در نظر بگیرید.
آسانسور در نقشه معماری - طراحی نقشه معماری

توجه به حداقل مساحت‌ها در نقشه معماری

همان‌طور که می‌دانید هر بخشی از یک ساختمان باید حداقل مساحت را داشته باشد تا بتواند مفید واقع شود. درصورتی‌که این اصول رعایت نشود، افراد ساکن در آن خانه مدام احساس ناراحتی دارند و نمی‌توانند استفاده مفیدی از محیط داشته باشند.

در ادامه مساحت لازم هر بخش از خانه را بررسی خواهیم کرد:

  1. مساحت آشپزخانه: ازآنجاکه آشپزخانه یکی از مهم‌ترین بخش‌های خانه یا به اصلاح قلب خانه می‌باشد به‌صورت کلی توصیه می‌شود مساحت آن را کمتر از 10 درصد مساحت مفید زیربنا در نظر نگیرید. به‌طور مثال اگر زیر بنای مفید در دسترس برابر با 200 متر بود بهتر است مساحت آشپزخانه 20 متر به بالا باشد. به‌صورت کلی حداقل‌ترین مساحت برای آشپزخانه‌هایی که تنها در آن پخت‌وپز انجام می‌شود، 5.5 مترمکعب و در آشپزخانه‌هایی که علاوه بر پخت‌وپز، صرف غذا نیز انجام می‌شود، حداقل‌ترین اندازه 7.5 مترمکعب است.
  2. مساحت اتاق‌خواب‌ها: یک اتاق‌خواب مفید بدون در نظر گرفتن کمدها باید مساحت آن حداقل 12 مترمکعب باشد. البته اتاق‌های مستر باید حداقل 15 متر باشند.
  3. مساحت سرویس‌های بهداشتی: حداقل‌ترین اندازه برای سرویس‌های بهداشتی، 120 در 110 سانتی‌متر می‌باشد. اگر قصد طراحی سرویس‌های بهداشتی ایده‌آل برای خانه‌های کوچک یا متوسط را دارید، بهترین اندازه 155 در 110 است.

هزینه طراحی نقشه معماری به چه صورت تعیین می‌شود؟

به عوامل مختلفی چون متراژ، طبقات، نوع سازه و همچنین معمار متخصصی که انتخاب می‌رود بستگی دارد.

در انتخاب شرکت مناسب جهت طراحی نقشه‌های معماری می‌بایست به چه مواردی توجه نمود؟

انتخاب شرکت و معمار مناسب از اهمیت ویژه‌ای برخوردار است و مواردی چون تجربه کاری بالا، نمونه کارهای موفق، دانش طراحی و کار با نرم‌افزارهای مربوطه و دانش ریاضیات از موارد ضروری می‌باشد.

انواع طراحی نقشه معماری ساختمان چیست؟

پلان ساختمان مسکونی، پلان اداری، پلان تجاری، پلان تفریحی و توریستی، ، پلان ویلایی و …
